Driefase vier-draad kabinetstipe statiese var-kragopwekker
GEYA driefase vier-draad kabinet-tipe statiese VAR-kragopwekker, vervaardig in China, is 'n baie doeltreffende oplossing vir die regstelling van drywingsfaktore en spanningsstabilisasie. Hierdie statiese VAR -kragopwekker is ideaal vir nywerhede wat betroubare en stabiele krag benodig, en optimaliseer energieverbruik en verhoog die algemene doeltreffendheid van u stelsel. Versoek vandag 'n kwotasie en laat ons span u help om die ideale oplossing te vind wat aangepas is vir u behoeftes.
Die driefase-vier-draad-kabinetstipe statiese VAR-kragopwekker (SVG) bied dinamiese reaktiewe kragkompensasie en lasbalansering vir driefase vier-draad elektriese stelsels. Met behulp van DSP+CPLD-digitale beheer en 'n drie-vlak topologie, bied dit presiese en vinnige vergoeding met 'n reaksietyd van minder as 10 m. Die kabinetontwerp verseker robuuste beskerming en maklike onderhoud. Kapasiteit wissel van 15kvar tot 100kvar vir 380V-stelsels, wat verskillende driefase-toepassingsbehoeftes aanspreek. Hierdie SVG bied ook oplossings vir spanningswanbalanse in vierdraadstelsels.
Modelbeskrywing:
| Gy | Svg | 0.4 | 50K | / | 4L | C |
| Enterprise -kode | Statiese var -kragopwekker | Spanningsvlak 0.22: 220V 0.4: 380V ± 20% 0,5: 500V ± 20% 0,69: 690V ± 20% |
Gegradeerde kapasiteit (KVAR) 5/15/35/50/75/100kvar | 4L: driefase vierdraad | C: Cabint |
Kenmerke:
● Gebruik DSP+CPLD Alle digitale beheerkern, drie-vlak topologie-tegnologie, gevorderde reaktiewe kragopsporingsalgoritme en PWM-beheerstrategie om dinamiese en akkurate kompensasie van reaktiewe krag te bewerkstellig.
● Aanvaar modulêre ontwerp, wat die parallelle verbinding van veelvuldige modules vergemaklik, neem klein ruimte en is maklik om te onderhou.
● Die strukturele ontwerp van onafhanklike lugkanale en onafhanklike pakhuise verseker die stabiele werking van die toerusting.
● Voer dinamiese kompensasie in die volledige reeks uit vir induktiewe reaktiewe krag en kapasitiewe reaktiewe krag, en los terselfdertyd die driefase-onbalansprobleem op.
● Die dinamiese reaksiesnelheid op die las is op die millisekonde vlak, wat dinamiese en akkurate vergoeding vir die reaktiewe krag van impakbelasting kan bereik.
Aansoeke:
Driefase-vier-draad-kabinet-tipe statiese VAR-kragopwekkers is goed geskik vir toepassings wat presiese reaktiewe kragbeheer en neutrale stroombestuur in vierdraadstelsels benodig:
● Driefase-kragfaktorkorreksie (vierdraadstelsels):Die verbetering van die drywingsfaktor en die vermindering van energiekoste in driefase-stelsels met 'n neutrale verbinding.
● Ongebalanseerde lasvergoeding:Versag die gevolge van ongebalanseerde vragte in vier draadstelsels, wat die stabiliteit van die stelsel en doeltreffendheid verbeter.
● Harmoniese versagting:Die vermindering van harmoniese vervorming in vierdraadstelsels, die beskerming van sensitiewe toerusting en die verbetering van kraggehalte.
● Data -sentrum kragoptimalisering:Die verskaffing van stabiele en skoon krag vir datasentrums en ander kritieke fasiliteite met behulp van vier-draadkragverspreiding.
● Integrasie van hernubare energie:Ondersteuning van die integrasie van hernubare energiebronne deur reaktiewe kragskommelings en roosterstabiliteit in vierdraadstelsels te bestuur.
Driefase-vier-draad-kabinet-tipe statiese VAR-kragopwekkers bied 'n omvattende oplossing vir die optimalisering van kraggehalte en doeltreffendheid in driefase-vierdraad-elektriese stelsels.
Tegniese parameters:
| 220V -reeks | 380V -reeks | 500V -reeks | 690V -reeks | |||
| Hoogte | <2000m, bo 2000m, afgelei volgens GB/T3859.2 | |||||
| Omgewingstemperatuur | -20 ～+50 ℃ | |||||
| Relatiewe humiditeit | ≤90%, geen kondensasie op die oppervlak as die maandelikse minimum temperatuur 25 is nie | |||||
| Besoedelingsvlak | Vlak III hieronder | |||||
| Bedryfspanning | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | ||
| Werkfrekwensie | 50Hz ± 5% | |||||
| Gegradeerde vergoedingskapasiteit | 5kvar | 15/35/50/75/100kvar | 90kvar | 120kvar | ||
| Roosterstruktuur | L/N | 3p3w/3p4w | ||||
| Aantal eenhede wat parallel gekoppel is | Ulimiteer | |||||
| Algehele masjiendoeltreffendheid | ≥97% | |||||
| Aan-affrekwensie | 32khz | 16kHz | 12,8 kHz | 12,8 kHz | ||
| Funksie seleksie | Reaktiewe krag | Reaktiewe po wer 、 reaktiewe po wer+wanbalans | ||||
| Reaktiewe kragvergoedingskoers | ≥99% | > 95% | ||||
| Volle reaksietyd | <10ms | |||||
| Geraas | ≤60db | ≤60db | ≤65db | ≤65db | ||
| Beheermetode | 2-rigting RS485-koppelvlak (ondersteun GPRS/WiFi) | |||||
| Beskerming | Oorbelasting, oorstroom van sagteware/hardeware, oorspanning en onderspanning, kragonderbreking, oorheersing, beskerming van die abnormaliteit van die frekwensie, ens. | Oorlading, sagteware/hardeware -oorstroom, rooster oorspanning en onderspanning, wanbalans in die roosterspanning, kragonderbreking, oormatigheid, frekwensie -abnormaliteit, beskerming van die skoot, ens. | ||||
| Installasie -metode | Rek/muur gemonteer | Rek | ||||
| Inkomende lyn | Terug inkomende （Rack Type） 、 Boonste inkomende （Wall-Mounted） | Terugkomende lyn | ||||
| Beskermingsvlak | IP20 | |||||

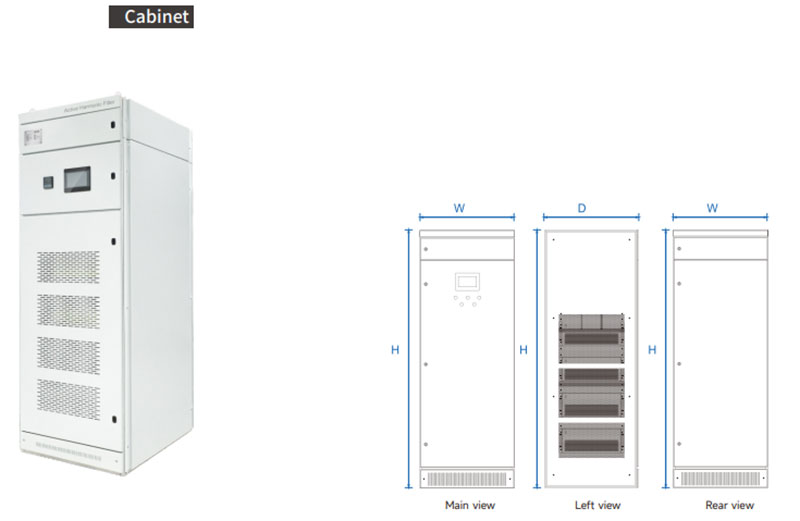

Model en spesifikasie:
| Kabinetapparaatmodel | ||||
|---|---|---|---|---|
| Modelnommer | Vergoedingskapasiteit (KVAR) | Stelselspanning (V) | Afmetings (d*w*h) | Koelmetode |
| GY SVG-0.4-200K/4L-C | 200 | 380 ± 20% | 800*1000*2200mm | Gedwonge lugverkoeling |
| GY SVG-0.4-250K/4L-C | 250 | 380 ± 20% | 800*1000*2200mm | |
| GY SVG-0.4-300K/4L-C | 300 | 380 ± 20% | 800*1000*2200mm | |
| GY SVG-0.4-400K/4L-C | 400 | 380 ± 20% | 800*1000*2200mm | |
| GY SVG-0.5-270K/4L-C | 270 | 500 ± 20% | 800*1000*2200mm | |
| GY SVG-0.69-360K/4L-C | 360 | 690 ± 20% | 800*1000*2200mm | |
