Rack Mount Advanced Static Var Generator
Geya Rack Mount Advanced Static Var Generator is 'n betroubare oplossing vir dinamiese reaktiewe kragvergoeding. DSP+CPLD Control, <10ms-respons, modulêre ontwerp, 220V-690V, 5KVAR-400KVAR. Verbeter die kraggehalte in verskillende toepassings.
GEYA produseer Rack Mount Advanced Static Var Generators (ASVGS). Hierdie ASVG's bied dinamiese reaktiewe kragvergoeding. Dit verbeter kraggehalte. Hulle gebruik DSP- en CPLD -tegnologie. Dit verseker presiese beheer en vinnige reaksie. Die reaksietyd is minder as 10 m. Dit voorkom probleme met kompensasie en onderkompensasie. Die modulêre ontwerp laat parallelle verbinding toe. Verbinding van veelvuldige eenhede verhoog die kapasiteit. Geya bied verskillende modelle aan. Modelle dek verskillende spannings en vermoëns. Spannings sluit 220V, 380V, 500V en 690V in. Kapasiteit wissel van 5kvar tot 400kvar. Sleutelfunksies sluit in montage, gedwonge lugverkoeling en verskillende beskermingsfunksies.
Modelbeskrywing:
| Gy | ASVG | 0.4 | 50K | / | 4L | R |
| Enterprise -kode | Statiese var -kragopwekker | Spanningsvlak 0.22: 220V 0.4: 380V ± 20% 0,5: 500V ± 20% 0,69: 690V ± 20% |
Gegradeerde kapasiteit (KVAR) 5/15/35/50/75/100kvar | 2L: enkelfase 3L: driefase driefase driefraad 4L: driefase vierdraad |
R: Rack Mount |
Kenmerke:
● Gebruik DSP+CPLD Alle digitale beheerkern, drie-vlak topologie-tegnologie, gevorderde reaktiewe kragopsporingsalgoritme en PWM-beheerstrategie om dinamiese en akkurate kompensasie van reaktiewe krag te bewerkstellig.
● Aanvaar modulêre ontwerp, wat die parallelle verbinding van veelvuldige modules vergemaklik, neem klein ruimte en is maklik om te onderhou.
● Die strukturele ontwerp van onafhanklike lugkanale en onafhanklike pakhuise verseker die stabiele werking van die toerusting.
● Voer dinamiese kompensasie in die volledige reeks uit vir induktiewe reaktiewe krag en kapasitiewe reaktiewe krag, en los terselfdertyd die driefase-onbalansprobleem op.
● Die dinamiese reaksiesnelheid op die las is op die millisekonde vlak, wat dinamiese en akkurate vergoeding vir die reaktiewe krag van impakbelasting kan bereik.
Aansoeke:
Rack Mount Advanced Static Var Generators het uiteenlopende toepassings. Dit pas by verskillende bedrywe. Dit sluit in:
● Residensiële kragverspreiding
● Waterbehandeling
● Hernubare energie (fotovoltaïes)
● Chemiese verwerking
● Olie en gas
● Metallurgie
● Mynbou
● Motorvervaardiging
Hierdie ASVG's verhoog die kraggehalte. Dit vergoed vir reaktiewe kragskommelings. Dit verbeter die stabiliteit en doeltreffendheid van die stelsel.
Tegniese parameters:
| 220V -reeks | 380V -reeks | 500V -reeks | 690V -reeks | |||
| Hoogte | <2000m, bo 2000m, afgelei volgens GB/T3859.2 | |||||
| Omgewingstemperatuur | -20 ～+50 ℃ | |||||
| Relatiewe humiditeit | ≤90%, geen kondensasie op die oppervlak as die maandelikse minimum temperatuur 25 is nie | |||||
| Besoedelingsvlak | Vlak III hieronder | |||||
| Bedryfspanning | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | ||
| Werkfrekwensie | 50Hz ± 5% | |||||
| Gegradeerde vergoedingskapasiteit | 5kvar | 15/35/50/75/100kvar | 90kvar | 120kvar | ||
| Roosterstruktuur | L/N | 3p3w/3p4w | ||||
| Aantal eenhede wat parallel gekoppel is | Ulimiteer | |||||
| Algehele masjiendoeltreffendheid | ≥97% | |||||
| Aan-affrekwensie | 32khz | 16 kHz | 12,8 kHz | 12,8 kHz | ||
| Funksie seleksie | Reaktiewe krag | Reaktiewe po wer 、 reaktiewe po wer+wanbalans | ||||
| Reaktiewe kragvergoedingskoers | ≥99% | > 95% | ||||
| Volle reaksietyd | <10ms | |||||
| Geraas | ≤60db | ≤60db | ≤65db | ≤65db | ||
| Beheermetode | 2-rigting RS485-koppelvlak (ondersteun GPRS/WiFi) | |||||
| Beskerming | Oorbelasting, oorstroom van sagteware/hardeware, oorspanning en onderspanning, kragonderbreking, oorheersing, beskerming van die abnormaliteit van die frekwensie, ens. | Oorlading, sagteware/hardeware -oorstroom, rooster oorspanning en onderspanning, wanbalans in die roosterspanning, kragonderbreking, oormatigheid, frekwensie -abnormaliteit, beskerming van die skoot, ens. | ||||
| Installasie -metode | Rek/muur gemonteer | Rek | ||||
| Inkomende lyn | Terug inkomende （Rack Type） 、 Boonste inkomende （Wall-Mounted） | Terugkomende lyn | ||||
| Beskermingsvlak | IP20 | |||||

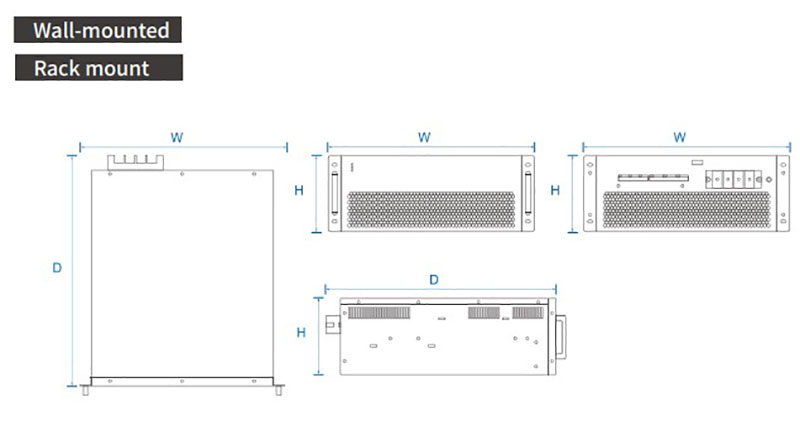

Model en spesifikasie:
| Modelle | ||||
|---|---|---|---|---|
| Modelnommer | Vergoedingskapasiteit (KVAR) | Stelselspanning (V) | Afmetings (d*w*h) | Koelmetode |
| Gy ASVG-0.22-5K/2L-R/W | 5 | 220 | 220*330*160mm | Gedwonge lugverkoeling |
| GY ASVG-0.4-15K/4L-R/W | 15 | 380 ± 20% | 460*520*89mm | |
| GY ASVG-0.4-35K/4L-R/W | 35 | 380 ± 20% | 460*520*89mm | |
| GY ASVG-0.4-50K/4L-R/W | 50 | 380 ± 20% | 500*540*190mm | |
| GY ASVG-0.4-75K/4L-R/W | 75 | 380 ± 20% | 500*580*240mm | |
| GY ASVG-0.4-100K/4L-R/W | 100 | 380 ± 20% | 500*580*240mm | |
| GY ASVG-0.5-90K/4L-R/W | 90 | 500 ± 20% | 495*675*275mm | |
| GY ASVG-0.69-120K/4L-R/W | 120 | 690 ± 20% | 495*675*275mm | |
