220V RACK MOUNT AKTIEWE HARMONIESE Filter
Kry die aangepaste kwotasie van 220V Rack Mount Active Harmonic Filter, ontwerp vir hoë werkverrigting en stabiliteit. GEYA bied pasgemaakte oplossings aan om aan u spesifieke behoeftes te voldoen, wat die optimale kraggehalte verseker. As 'n betroubare China-verskaffer waarborg ons die hoogste gehalte en mededingende pryse. Kontak ons nou vir 'n aangepaste kwotasie en meer besonderhede!
Die 220V -rek Mount Active Harmonic Filter (AHF) bied 'n robuuste oplossing vir harmoniese versagting in enkelfase- en driefase-stelsels. Werknemers gevorderde DSP+CPLD digitale beheer en 'n drie-vlak topologie, hierdie Rack-gemonteerde filter vergoed akkuraat vir harmoniese strome tot by die 50ste orde. Modulêre ontwerp verseker maklike installasie, skaalbaarheid en onderhoud. Die 220V is beskikbaar in verskillende huidige graderings (25A tot 150A) AHF verminder effektief harmoniese vervorming, verbeter die kraggehalte en Verbeter die stabiliteit van die stelsel. Gedwonge lugverkoeling waarborge betroubare werking. Hierdie 220V -rek -monteer -aktiewe harmoniese filter bied 'n kompak en doeltreffend oplossing vir harmoniese probleme.
Modelbeskrywing:
| Gy | AHF | 0.22 | 50A | / | 4L | R |
| Enterprise -kode | Aktiewe harmoniese filter | Spanningsvlak 0.22: 220V |
Gegradeerde kapasiteit （KVAR） 25/50/75/100/150A | 2L: Enkelfase 3L: driefase driefraad 4L: driefase vierdraad |
R: Rack Mount |
Kenmerke:
● Gebruik DSP+CPLD alle digitale beheerkern, drie-vlak topologie-tegnologie,
Gevorderde harmoniese opsporingsalgoritme en PWM -beheerstrategie om te bereik
Akkurate vergoeding van harmoniese stroom.
● neem modulêre ontwerp aan, wat die parallelle verbinding van veelvuldige vergemaklik
Modules, neem min ruimte in beslag en is maklik om te onderhou.
● Die strukturele ontwerp van onafhanklike lugkanale en onafhanklike pakhuise
Verseker die stabiele werking van die toerusting.
● Dit kan harmonieke in 'n wye verskeidenheid harmonieke filter, van 2 tot 50
Harmonieke, en los die probleem van driefase-onbalans terselfdertyd op.
● Die harmoniese filtertempo is hoog. As die kapasiteit dit toelaat, is die harmoniese
Die huidige filtertempo kan so hoog as 95%wees. Stel 100% stroombeperking in
uitset om die langtermyn stabiele werking van die toerusting te verseker.
Aansoeke:
220V Rack Mount Active Harmonic Filters Vind toepassing in verskillende instellings wat presiese harmoniese beheer benodig:
● Data -sentrums:Sensitiewe bedieners te beskerm en dit
Toerusting van harmonies-geïnduseerde ontwrigtings.
● Mediese fasiliteite:Om betroubare krag vir kritieke te verseker
Mediese toestelle en stelsels.
● Industriële instellings:Die verbetering van die prestasie en
Lewensduur van sensitiewe elektroniese toerusting.
● Kommersiële geboue:Die handhawing van kraggehalte en
vermindering van energiekoste.
220V Rack Mount Active Harmonic Filters bied effektiewe harmoniese Versagting vir 'n verskeidenheid sensitiewe toerusting en kritieke stelsels.
Tegniese parameters:
| 220V -reeks | 380V -reeks | 500V -reeks | 690V -reeks | ||
| Hoogte | <2000m, bo 2000m, afgelei volgens GB/T3859.2 | ||||
| Omgewingstemperatuur | -20 ～+50 ℃ | ||||
| Relatiewe humiditeit | ≤90%, geen kondensasie op die oppervlak wanneer die maandelikse nie Minimum temperatuur is 25 ℃ | ||||
| Besoedelingsvlak | Vlak III hieronder | ||||
| Bedryfspanning | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | |
| Werkfrekwensie | 50Hz ± 5% | ||||
| Vergoeding stroom | 25a | 25/50/75/100/150A | 100a | 100a | |
| Roosterstruktuur | L/N | 3p3w/3p4w | 3p3w/3p4w | 3p3w/3p4w | |
| Aantal eenhede parallel verbind |
Ulimiteer | ||||
| Algehele masjiendoeltreffendheid | ≥97% | ||||
| Roosterstruktuur | 32khz | 16kHz | 12,8 kHz | 12,8 kHz | |
| Vergoedingsreeks | 2 ～ 50 keer, 'n enkele vergoedingskoers is verstelbaar | ||||
| Funksie seleksie | Reaktiewe krag | Reaktiewe krag, reaktiewe krag + asimmetrie | |||
| Reaktiewe krag Vergoedingskoers |
≥95% | > 92% | |||
| Neutrale filter vermoë |
Neutrale lynfiltervermoë is 3 keer die van fase filtervermoë | ||||
| Volle reaksietyd | ＜ 10ms | ＜ 40ms | ＜ 40ms | ＜ 40ms | |
| Geraas | ≤60db | ≤60db | ≤65db | ≤65db | |
| Beheermetode | 2-rigting RS485-koppelvlak (ondersteun GPRS/WiFi) | ||||
| Beskerming | Oorbelasting, sagteware/hardeware -oorstroom, rooster oorspanning en onderspanning, kragonderbreking, oorheersing, frekwensie Abnormaliteitbeskerming, ens. | Oorbelasting, sagteware/hardeware -oorstroom, rooster oorspanning en onderspanning, wanbalans in die roosterspanning, kragonderbreking, Overtemperatuur, frekwensie abnormaliteit, kortsluiting beskerming, ens. | |||
| Installasie -metode | Rek/muur gemonteer | Rek | |||
| Inkomende lyn | Terug inkomende （Rack Type） 、 Boonste inkomende （Wall-Mounted） | Terugkomende lyn | |||
| Beskermingsvlak | IP20 | ||||

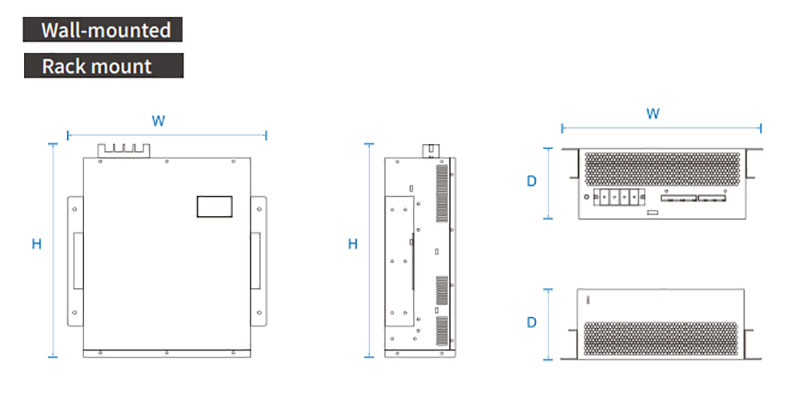

Model en spesifikasie:
| Modelle | ||||
|---|---|---|---|---|
| Modelnommer | Gegradeerde stroom (A) | Stelselspanning (V) | Afmetings (d*w*h) | Koelmetode |
| GY APF-0.22-25A/2L-R/W | 25 | 220 | 220*330*160mm | Gedwonge lugverkoeling |
| GY APF-0.4-25A/4L-R/W | 25 | 380 ± 20% | 460*490*89mm | |
| GY APF-0.4-50A/4L-R/W | 50 | 380 ± 20% | 460*490*89mm | |
| GY APF-0.4-75A/4L-R/W | 75 | 380 ± 20% | 500*510*190mm | |
| GY APF-0.4-100A/4L-R/W | 100 | 380 ± 20% | 500*550*240mm | |
| GY APF-0.4-150A/4L-R/W | 150 | 380 ± 20% | 500*550*240mm | |
| GY APF-0.5-100A/4L-R/W | 100 | 500 ± 20% | 495*675*275mm | |
| GY APF-0.69-100A/4L-R/W | 100 | 690 ± 20% | 495*675*275mm | |
